MRFE6VP8600HR6 MRFE6VP8600HR5 MRFE6VP8600HSR6 MRFE6VP8600HSR5
5
RF Device Data
Freescale Semiconductor

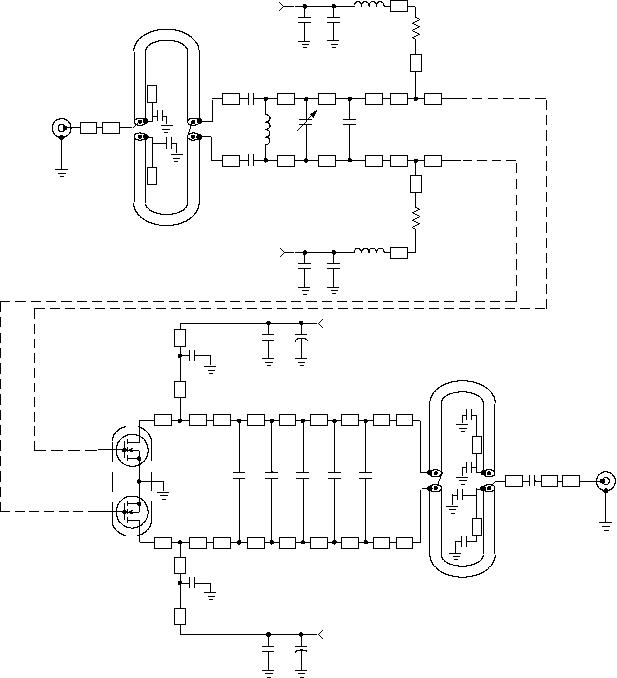

Figure 3. MRFE6VP8600HR6(HSR6) Test Circuit Schematic ? 860 MHz, DVB--T (8k OFDM)
RF
INPUT
Z1
DUT
Z44
C7
Z23
Z25
COAX1
COAX2
Z35
Z37
C1
Z36
Z38
Z24
Z26
C18
C2
Z21
Z22
VBIAS
VSUPPLY
C12
C13
+
Z2
Z5
Z6
C5
C6
Z7
Z8
C8
Z9
Z10
R1
Z18
R2
C9
C10
VBIAS
Z11
Z13
Z12
Z14
Z46
VSUPPLY
C26
+
RF
Z43
OUTPUT
Z42
COAX3
COAX4
L2
Z17
L3
Z20
Z15
Z16
L1
Z19
C19
C22
Z40
C21
C20
Z39
C11
C25
Z47
Z45
C24
C23
Z41
Z33
Z34
C17
Z31
Z32
C16
Z29
Z30
C15
Z27
Z28
C14
C4
Z4
C3
Z3
Z1 0.204″
x 0.062″
Microstrip
Z2 0.245″
x 0.080″
Microstrip
Z3, Z4 0.445″
x 0.060″
Microstrip
Z5, Z6 0.019″
x 0.100″
Microstrip
Z7, Z8 0.415″
x 0.400″
Microstrip
Z9, Z10 0.083″
x 0.400″
Microstrip
Z11, Z12 0.022″
x 0.400″
Microstrip
Z13, Z14 0.208″
x 0.850″
Microstrip
Z15, Z16 0.242″
x 0.960″
Microstrip
Z17, Z18 0.780″
x 0.080″
Microstrip
Z19*, Z20* 0.354″
x 0.080″
Microstrip
Z21, Z22 0.164″
x 0.520″
Microstrip
Z23, Z24 0.186″
x 0.520″
Microstrip
Z25, Z26 0.088″
x 0.420″
Microstrip
Z27, Z28 0.072″
x 0.420″
Microstrip
Z29, Z30 0.072″
x 0.420″
Microstrip
Z31, Z32 0.259″
x 0.420″
Microstrip
Z33, Z34 0.075″
x 0.420″
Microstrip
Z35, Z36 0.052″
x 0.420″
Microstrip
Z37, Z38 0.211″
x 0.100″
Microstrip
Z39, Z40 0.389″
x 0.060″
Microstrip
Z41 0.070″
x 0.080″
Microstrip
Z42 0.018″
x 0.080″
Microstrip
Z43 0.204″
x 0.062″
Microstrip
Z44*, Z45* 0.850″
x 0.080″
Microstrip
Z46, Z47 0.250″
x 0.080″
Microstrip
* Line length includes microstrip bends
